精密裁板锯常规尺寸及主要部件特点

可用于各种人造板如贴面刨花板、纤维板、胶合板及实木板、塑料板、铝合金等多种材料的纵剖横切，广泛应用与板式家具行业以及车船制造等木材加工行业,属于木工机械当中的通用设备,市场需求量相对巨大.

随着人造板在板式家具制造业、建筑装修业等行业的大量应用，传统的通用圆锯机无论是加工精度，还是生产效率等都已经不能满足其加工工艺的需要。因此，各式专门用于板材开料的圆锯机一木工裁板锯获得了迅速的发展。从生产率较低的手工进给或机械进给的中小型裁板锯，到生产率和自动化程度都很高的带有数字程序控制器或微机优化并配以自动装卸料机构的各种大型组合纵横锯板系统，都在家具制造、建筑装修、车船制造等行业得到大量应用。精密裁板锯生要用于对胶合板、刨花板、纤维板、贴面板、层积板、细木工板、拼接实木板及塑料板等进行纵剖、横截或成角度的锯切加工，以获得尺寸符合规格要求的板件，同时还可以用于各种绝缘板、薄铝板和铝型材的锯割。
一、精密裁板锯常规尺寸
精密裁板锯常规尺寸为2.8米、3米、3.2米、3.8米（祥锐辉生产的MJ45AD高配款电动升降精密裁板锯、MJ45A精密裁板锯、MV8D精密裁板锯、MJ6132D高配款裁板锯、MJ6132TY精密裁板锯、MJ1132TD锯片倾斜精密裁板锯、ST-320A 豪德裁板锯为3.2米锯，MJ1130出口型裁板锯为3米锯，详情见裁板锯分类。）
精密裁板锯通常分为圆柱导轨与直线导轨
推台一般配置欧座推台和平座推台两种，根据使用情况，配置不同。

二、精密裁板锯主机的结构：
精密裁板锯的主机部分包括床身、 工作台、纵剖横截导板、主锯、划线锯、传动等部件。结构和工 作原理同普通圆锯机大同小异，并且可以单独作为普通圆锯机使用

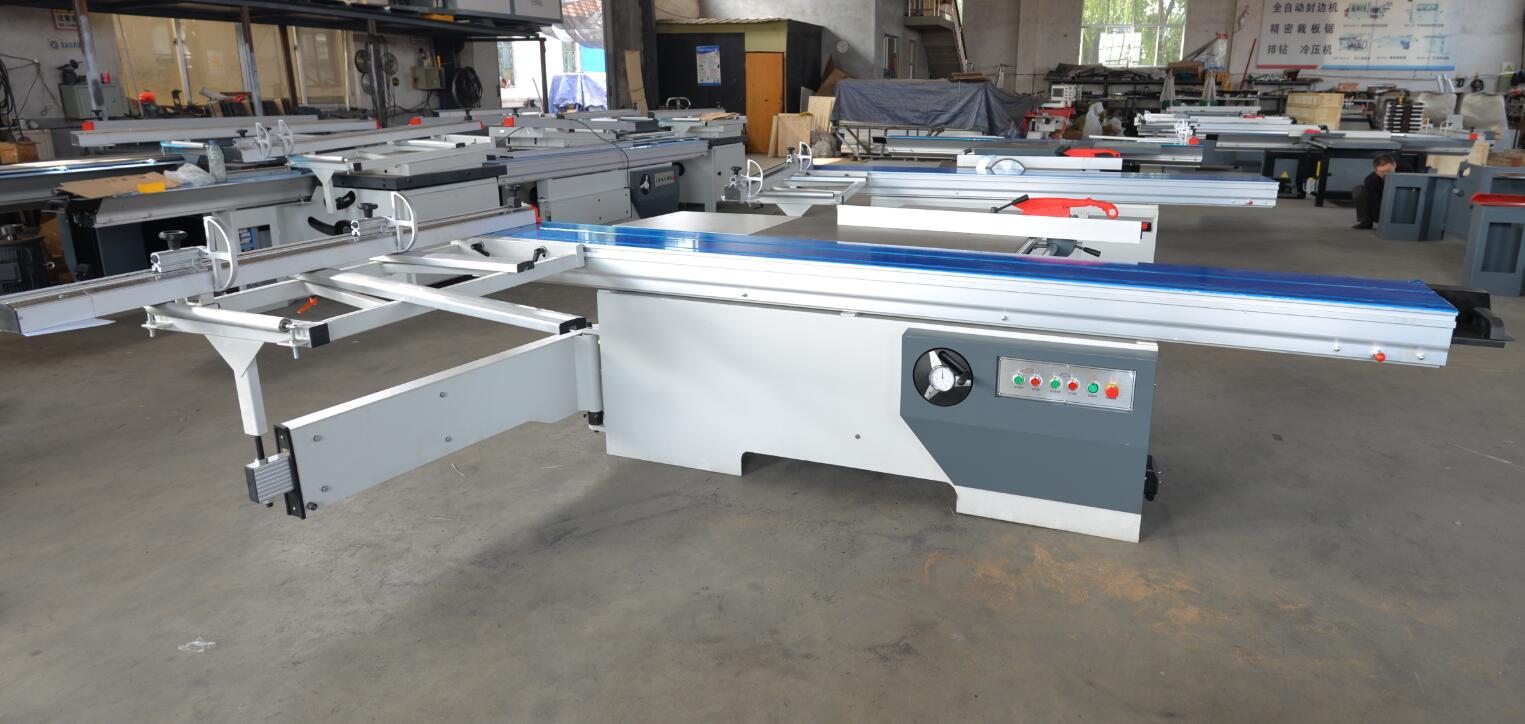

三、精密裁板锯推台锯的构成：
1) 机架;2) 主锯部分;3) 槽锯部分;4) 横向导向挡板;5) 固定工作台;6) 滑动推台;7) 斜锯导板;8) 托架;9) 斜锯角度显示装置;10) 侧向导向挡板。
精密裁板锯的主要结构特点是使用两个锯片，即主锯片和划线锯片。当进行切削加工时，划线锯提前进行锯切，在被加工板件的底面先锯划出深度为1～2mm、宽度比主锯片厚0．1～0．2mm的沟槽，以保证主锯片切削时锯口边缘不会撕裂，从而获得良好的锯切质量。划线锯片直径较小，通常为120mm左右，由单独的电机驱动。其锯片转速一般在9000r/min以上，切削速度一般为56～60m/s。要求划线锯片与主锯片对齐在同一个垂直平面内。主锯片的直径；一般为300～400mm，由主电机通过三角带传动。根据主锯片直径和加工板件材种的不同，主锯片可利用塔轮进行变速，塔轮变速结构简单，属恒功率输出，比较符合木材加工的实际需要。主电机的功率一般为4～9kw。为使调速简便采用特种三角带，保证用单根皮带就能满足所需功率的传递。主锯片的转速一般为3000～6000r/min，主锯片与划线锯片的间距一般为1OOmm左右。
精密裁板锯的另一个主要结构特点是划线锯片和主锯片 定不动，用手推动载有被加工板件的铝型材制做的移动工作台前后移动，实现锯削加工。由于移动工作台的导轨采片j特殊的结构，所以手动推动进给时轻便省力，并且加工精度很高
精密裁饭锯的床身大多采勇厚度为5～6mm的钢板焊接而成，稳定美观，能够保证其早锯切加工种不产生倾斜和扭曲变形 固定工 作台固定于床身的顶部，采川铸造件，要求平整、不变形，并设有纵削导板及其调节机构 。
四、精密裁板锯移动工作台的结构特点：

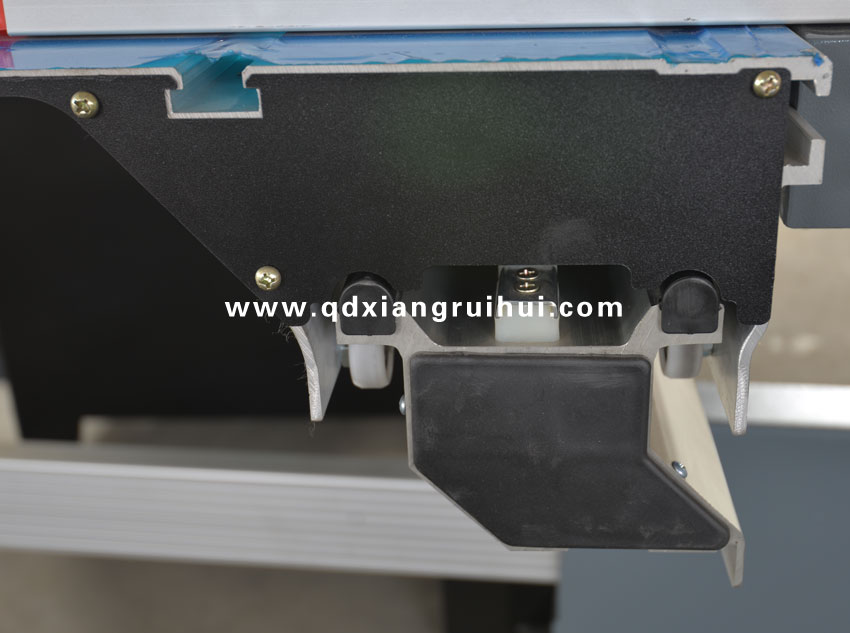

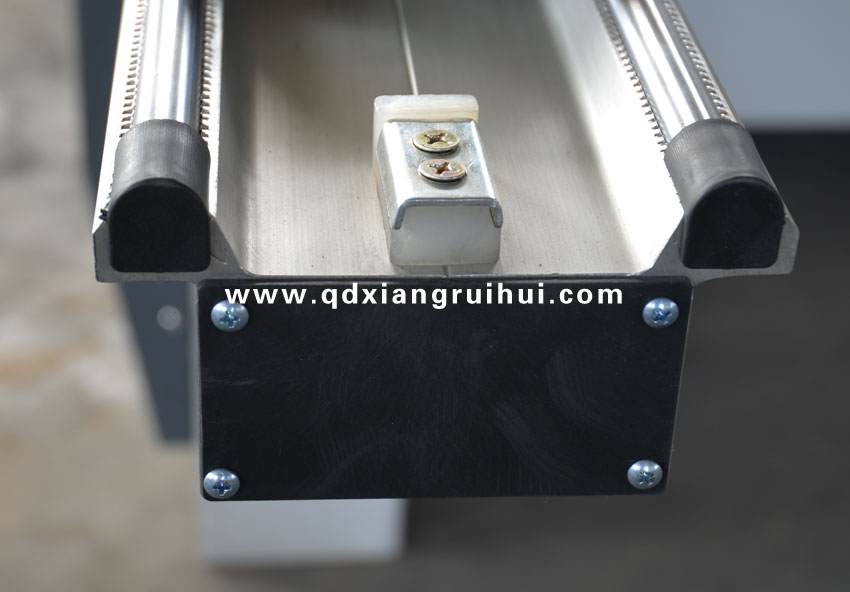

推移动工作台部分是精密裁板锯的关键部分．也是其区别于普通圆锯机的主要部分 移动工作台由托架、 下导轨、滚轮、推台面等部分组成，其显著 特点是：
(1)操作轻便省力、推动行程大、裁¨幅研大；
(2)附有稳重轻便的拖架，运行平稳；
(3)移动工作台的设置和主锯片可作45度的调整，扩大了锯机的使用范围 有的锯机还附设有铣削装置，可以进行宽度在30-50MM之间的沟槽和企口加工。
